UNIDADE DE NEGÓCIO

Mineração & Túneis.

Sistemas de ancoragem, contenção e reforço para obras subterrâneas. Tirantes com rosca laminada, conjuntos montados, resinas e telas fabricados para trabalhar em rocha irregular, com a segurança que a frente de lavra exige.

Solicitar orçamento → Falar no WhatsApp

Onde se aplica

Frentes de trabalho atendidas pela linha de Mineração & Túneis.

⛏️ Mineração subterrânea
🚇 Túneis e galerias
🪨 Estabilização de rochas
🏗️ Solo grampeado e taludes
🧱 Reforço de maciços rochosos
🏢 Fundações e reforço estrutural
A LINHA

Produtos para mineração e túneis.

Cinco famílias que se complementam dentro da mesma obra: a barra que ancora, o conjunto que distribui a carga, a resina que fixa e a tela que contém. Abra “Ver detalhes técnicos” para consultar cargas, materiais e dimensões sem sair da página.

Tirantes TOR-TNO

Tirantes TOR-TNO

Barras roscadas com roscas laminadas a quente, desenvolvidas para suportar tração. Contam com placas de ancoragem e porcas que se adaptam a superfícies irregulares. Criado pela Torcisão, o sistema TOR TN® aumenta a segurança em túneis, oferecendo alta eficiência na estabilização de rochas.

19,4 a 26,3 TF de escoamentoRosca laminada a quentePorca esférica
Ver detalhes técnicos

COMPONENTES DO SISTEMA

  • Placa de ancoragem — planas ou estampadas, para distribuição de carga
  • Porca esférica — adaptação topográfica a superfícies irregulares
  • Placa abaulada — acomodação às imperfeições do terreno

ESPECIFICAÇÕES

  • Aço ASTM A615
  • Tratamento: fosfatização anticorrosiva
  • Diâmetro nominal: 21,2 a 25,2 mm
  • Rosca laminada a quente, superfície antideslizante

TABELA DE ESPECIFICAÇÕES — TOR-TNO

TipoDiâm. efetivo (mm)Diâm. nominal (mm)Área efetiva (mm²)Tensão e/r (kgf/mm²)Escoam. (tf)Ruptura (tf)Massa (kg/m)
TOR-22 TNO19,021,227870 / 8019,422,22,14
TOR-25 TNO22,025,237652 / 6919,525,92,95
TOR-30 TNO22,025,237670 / 8026,330,02,95
Solicitar orçamento →
Tirantes Chumbadores TOR-TN

Tirantes Chumbadores TOR-TN

Barras de aço com roscas laminadas, projetadas para suportar tração. São instaladas em perfurações preenchidas com calda de cimento ou resina, garantindo ancoragem ao terreno. Possuem placa de ancoragem e porcas que se adaptam a superfícies irregulares, sendo ideais para aplicações como solo grampeado.

15,6 a 19,4 TF de escoamentoSolo grampeadoCalda ou resina
Ver detalhes técnicos

TECNOLOGIA CONSTRUTIVA

  • Barras de aço com roscas laminadas a quente para máxima resistência
  • Instaladas com injeção de calda de cimento ou resina epóxi

COMPONENTES E VANTAGENS

  • Placa de ancoragem e porca esférica
  • Proteção avançada: opções de galvanização
  • Adaptação a irregularidades superficiais
  • Distribuição uniforme de cargas

TABELA DE ESPECIFICAÇÕES — TOR-TN

TipoDiâm. efetivo (mm)Diâm. nominal (mm)Área efetiva (mm²)Tensão e/r (kgf/mm²)Escoam. (tf)Ruptura (tf)Massa (kg/m)
TOR-20 TN19,121,028555 / 7015,620,02,23
TOR-25 TN22,224,038850 / 6419,425,03,00
Solicitar orçamento →

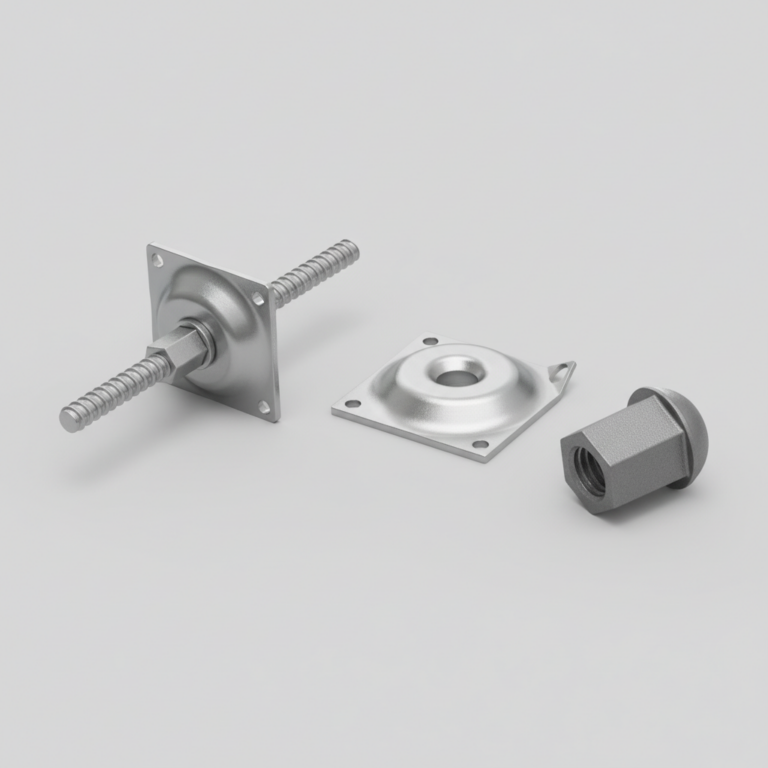

Conjuntos Montados

Conjuntos Montados

Sistemas completos de ancoragem com chapa abaulada em aço carbono e porca esférica fundida em Ferro Fundido Nodular GGG 40. Adaptam-se a superfícies planas e irregulares, garantindo máxima resistência e eficiência.

Pré-montadoGGG 40Múltiplos ângulos
Ver detalhes técnicos

CHAPA ABAULADA

  • Produzida em aço carbono, conformada para se adaptar a superfícies planas e irregulares
  • A conformação aumenta a resistência e propicia o assentamento da porca em vários ângulos

PORCA ESFÉRICA FUNDIDA

  • Ferro Fundido Nodular GGG 40, adapta-se a diferentes ângulos
  • Permite o aperto com resistência à tração acima da carga do tirante
  • Estabiliza e garante a eficácia de retenção do conjunto

APLICAÇÕES

  • Solo grampeado — estabilização de taludes e contenções com sistema TOR-TN
  • Mineração — ancoragem em rochas com sistema TOR-TNO
  • Túneis — estabilização de paredes e tetos em obras subterrâneas
  • Fundações — reforço estrutural e ancoragem em diversos terrenos
Solicitar orçamento →

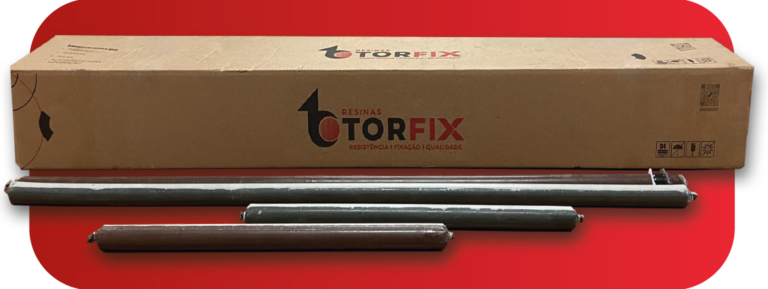

Resina TORFIX

Resina TORFIX

Desenvolvida para atender às exigências operacionais da mineração subterrânea, com alto desempenho em ancoragem e fixação de chumbadores em rochas. Elevada resistência mecânica e excelente aderência aos materiais geológicos.

Resina de poliésterCura lenta, rápida ou aceleradaDimensões sob projeto
Ver detalhes técnicos
  • Produzida sob rigoroso controle de qualidade
  • Ideal para aplicação em frentes de lavra, túneis e galerias
  • Contribui para a estabilidade das estruturas subterrâneas

TEMPO DE GEL (CURA)

TipoInício da reaçãoFim da reação
Lenta10 min45 min
Rápida40 seg180 seg
Acelerada40 seg90 min

DIMENSÕES (MM)

28 × 45028 × 2200
28 × 50028 × 2600

Dimensões personalizadas de acordo com o projeto.

Solicitar orçamento →

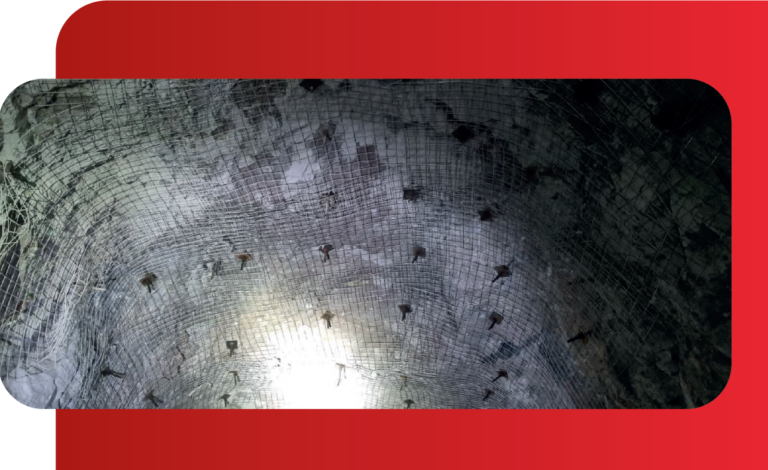

Telas Eletrosoldadas e Reforçadas

Telas Eletrosoldadas e Reforçadas

Produzidas a partir de armaduras de aço CA60, com fios longitudinais e transversais unidos nos pontos de cruzamento por soldagem elétrica de alta precisão. Malhas padronizadas, quadradas ou retangulares, que garantem resistência e uniformidade.

Aço CA60NBR 7481Reforço MIG/MAG
Ver detalhes técnicos

NORMA

  • Fabricadas conforme os requisitos da norma NBR 7481 — Tela de Aço Soldada, Armadura para Concreto

REFORÇOS

  • Reforço adicional com solda MIG/MAG em 50% da área da malha, com soldagens em pontos alternados, e em 100% dos pontos das bordas
  • Distribuição eficiente dos esforços: maior resistência mecânica, rigidez dimensional e estabilidade
  • Ganhos de produtividade nas galerias, com elevados padrões de segurança e durabilidade

LINHA (EXTRATO DA TABELA)

SérieDesignaçãoEspaç. (cm)Diâmetro (mm)Seção (cm²/m)Dimensões (m)Peso (kg/m²)
Q138TOR138-010 × 104,2 × 4,21,38 × 1,382,30 × 2,902,2
Q138TOR138-110 × 104,2 × 4,21,38 × 1,382,40 × 3,002,2
Q196TOR196-010 × 105,0 × 5,01,96 × 1,962,30 × 2,903,1
Q196TOR196-110 × 105,0 × 5,01,96 × 1,962,40 × 3,003,1

Tabela completa, com pesos por peça e versões com reforço e galvanização a fogo, na página do produto. Fabricamos diversas larguras e comprimentos.

Solicitar orçamento →
POR QUE A TORCISÃO

Quem fabrica responde pelo próprio prazo.

O sistema TOR TN® foi criado pela Torcisão. Da barra à porca fundida, o conjunto sai da mesma fábrica — e é isso que sustenta prazo, rastreabilidade e suporte técnico do começo ao fim da obra.

🏭

Fabricação própria

Barras, chapas, porcas e telas produzidas na nossa unidade em Ribeirão Pires/SP.

🛡️

Sistema TOR TN®

Desenvolvido pela Torcisão para aumentar a segurança na estabilização de rochas.

📋

Rastreabilidade por lote

Controle de qualidade documentado, do aço ao produto entregue na frente de lavra.

🚚

Entrega nacional

Atendimento a obras de mineração e infraestrutura em todo o Brasil.
