Tirantes Chumbadores TOR-TN

Os Tirantes Chumbadores da linha TOR-TN são barras de aço com roscas laminadas a frio, projetadas para suportar tração. São instalados em perfurações preenchidas com calda de cimento ou resina, garantindo ancoragem ao terreno. Possuem placa de ancoragem e porcas que se adaptam a superfícies irregulares, sendo ideais para aplicações como solo grampeado.

Tirante Chumbador TOR-TN para solo grampeado - Sistema de ancoragem Torcisão

SOLICITAR ORÇAMENTO

Tabela de Especificações Técnicas – TOR-TN

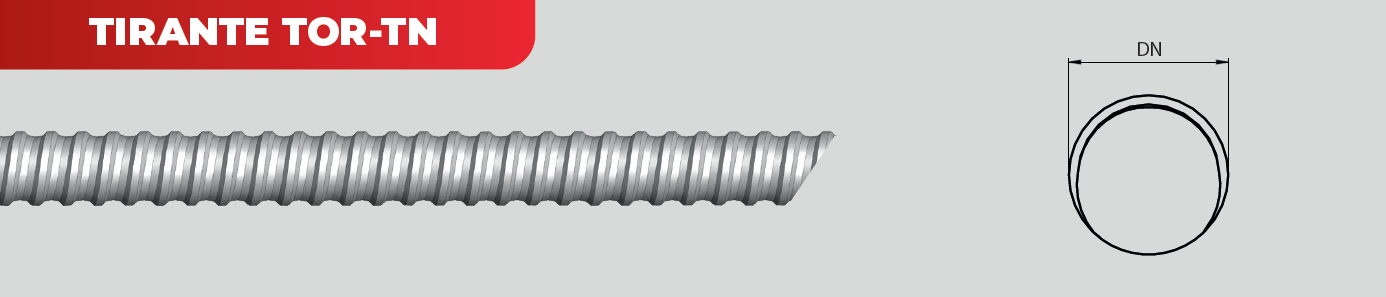

Diagrama técnico dos Tirantes TOR-TN mostrando sistema de ancoragem para solo grampeado — Sistema TOR-TN com porca cônica e placa de ancoragem

Tipo / Descrição	Diâmetro Efetivo (mm)	Diâmetro Nominal (mm)	Área efetiva (mm²)	Tensão “e” / “r” (Kgf/mm²)	Cargas Estruturais		Massa (kg/m)
Tipo / Descrição	Diâmetro Efetivo (mm)	Diâmetro Nominal (mm)	Área efetiva (mm²)	Tensão “e” / “r” (Kgf/mm²)	Cargas de Escoamento (tf)	Carga de Ruptura (tf)	Massa (kg/m)
TOR-20 TN	19,1	21,0	285	55 / 70	15,6	20,0	2,23
TOR-25 TN	22,2	24,0	388	50 / 64	19,4	25,0	3,00

Tecnologia Construtiva

Barras de aço com roscas laminadas a quente para máxima resistência, instaladas com injeção de calda de cimento ou resina epóxi.

Componentes Principais

✅ Placa de ancoragem
✅ Porca esférica

Aplicações Típicas

⚡ Sistemas de solo grampeado

Vantagens Competitivas

🛡️

Proteção Avançada

Opções de galvanização ou pintura anticorrosiva

⚙️

Adaptabilidade

Compensação de irregularidades superficiais

📏

Precisão

Distribuição uniforme de cargas

Tirantes Chumbadores Linha TOR-TN
